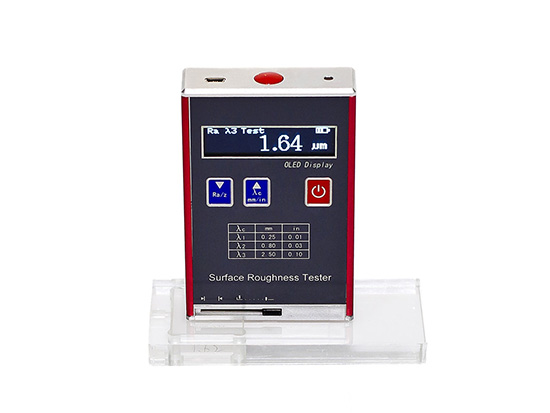

袖珍式表面粗糙度测量仪

一、概述

袖珍式表面粗糙度测量仪GR110，它具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点，可以广泛应用于各种金属与非金属的加工表面的检测，该仪器是传感器主机一体化的袖珍式仪器，具有手持式特点，更适宜在生产现场使用。

二、工作原理

袖珍式表面粗糙度测量仪 GR110 当传感器在驱动机构的驱动下沿被测表面作匀速直线运动时，其内部垂直于工作表面的触针随工作表面的微观不平轮廓产生垂直方向的位移，再通过传感器将位移变化量转换成电量的变化，将该电信号进行放大，滤波，经A/D转换为数字信号，再经DSP处理，计算出Ra、Rz、Rq、Rt值并显示数值。

三、GR110 技术参数

测量参数(µm)：Ra、Rz、Rq、Rt

行程长度(mm)：6

取样长度(mm)：0.25，0.80，2.50

评定长度(mm)：1.25，4.0

测量范围(µm)：Ra、Rq：0.05 ~ 15.0µm Rz、Rt：0.1 ~ 50µm

示值误差：±10%

示值变动性：<6%

传感器触针针尖圆弧半径：针尖圆弧半径：10 µm±1 µm

传感器触针静测力及其变化率：

触针静测力：≤ 0.016N

测力变化率：≤ 800N/m

传感器导头压力：≤ 0.5N

电池：3.7V

锂离子电池外形尺寸：106mm×70 mm×24 mm

重量：200g

工作环境条件:温 度： -20℃～40℃ 相对湿度： < 90% 周围无振动、无腐蚀性介质

四、GR110 功能特点

■ 外形采用拉铝模具设计，坚固耐用，抗电磁干扰能力显著，符合当今设计新趋势。

■ 采用高速DSP处理器进行数据处理和计算，测量和运算速度很大提高。

■ 显示液晶采用流行的OLED显示屏，高亮度，无视角，宽温度，适合各种场合使用。

■ 采用锂离子充电电池，可长时间工作，无记忆效应，可边充电边工作，充电时间短，电池寿命长。

■ 使用通用的USB接口进行充电和通讯。采用专用的充电器或计算机的USB口进行充电，方便快捷。

■ 点阵液晶显示，界面提示信息丰富。

■ 实时监测锂电电池电量并显示，及时提醒用户进行充电并具有充电进度提示。

■ 自动关机功能以及低功耗软硬件设计使仪器工作时间超长，适合各种现场使用。

■ 传感器测头具有保护门，有效的保护了传感器测头，保证了测量的精度。

五、GR110 标准配置

1. 粗糙度仪主机 1台

2. 校准试块 1块

3. 试块支架 1个

4. 充电器 1个

5. USB充电线 1条

6. 使用说明书 1本

7. 合格证 1张

8. 保修卡 1张
